Проектирование и обслуживание электронных систем автомобиля требуют особого внимания к деталям. В данной теме рассмотрим схему соединений, отвечающих за передачу информации о движении транспортного средства. Корректная работа этих компонентов влияет на точность получения данных о скорости, что, в свою очередь, сказывается на адекватности работы других систем, таких как трансмиссия и ABS.
Для работы с этой схемой, необходимо иметь под рукой мультиметр и пошаговую инструкцию, чтобы избежать неполадок. Каждый провод следует тщательно проверять перед тем, как подключить. Отключение массы станет первым шагом к безопасной работе с электрической частью автомобиля. Четкое понимание этих аспектов позволяет избежать ошибок и продлить срок службы чувствительных компонентов.
Обзор датчика скорости Калина 1
Устройство, отвечающее за измерение перемещений автомобиля, применяемое в модели Калина 1, играет важную роль в работе систем управления машиной. Оно обеспечивает точные показатели, влияющие на работу трансмиссии и системы ABS.
Основные характеристики:
- Тип: индуктивное устройство на основе магнитного поля;
- Номинальное напряжение: 12 В;
- Рабочий диапазон температур: от -40 до +85 °C;
Принцип работы заключается в изменении магнитного поля при прохождении ротора мимо сенсора. Это приводит к генерации сигнала, который отправляется на управление системами автомобиля.
Монтаж модели не вызывает затруднений:
- Необходимо отключить аккумулятор для обеспечения безопасности;
- Доступ к месту установки обеспечивается через подкапотное пространство;
- Убедиться в наличии соединительных элементов, при необходимости заменить их;
При выборе нового устройства для замены старого стоит обратить внимание на его совместимость с электронными системами. Не все аналоги подходят в зависимости от конкретной версии машины.
Типичные неисправности включают:
- Потеря сигнала;
- Неправильные показания;
- Износ соединений.
Проведение регулярной диагностики поможет выявить проблемы на ранней стадии, что продлит срок службы агрегата. Важно использовать качественные запчасти и следовать рекомендованным процедурам замены. Рекомендуется проверять установку на наличие пропусков в работе после монтажа для уверенности в их корректной работе.

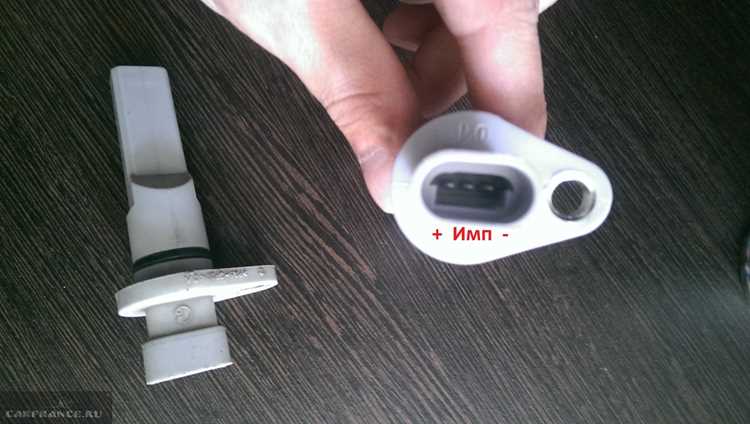

Схема подключения устройства
Подключение устройства к системе автомобиля требует точного соблюдения схемы. Основные элементы подключения включают: питание, сигнальные провода и общую массу. Для правильной работы необходимо убедиться в корректности всех соединений.
Первый этап включает определение источника питания. Используется разъем, который подает напряжение на устройство. Обычно это 12В, поэтому провода необходимо подключить к аккумулятору или к системе, обеспечивающей данное напряжение.
Далее важно правильно установить сигнальные провода. Эти соединения отвечают за передачу информации о текущем состоянии. Для этого следует использовать провода соответствующего сечения, чтобы избежать перегрузки и предотвращать потерю сигнала.
Общая масса должна быть соединена с кузовом автомобиля, что обеспечивает надежный контакт. Важно следить за тем, чтобы место соединения было чистым и защищенным от коррозии.
По завершении подключения рекомендовано проверить все соединения на накатистость и отсутствие перекрытия проводов. Это обеспечит стабильную работу системы и минимизирует вероятность возникновения сбоев в будущем.
Третий контакт служит для заземления. Он обеспечивает защиту системы от возможных скачков напряжения и помех. Качественное соединение с массой критично, так как оно минимизирует риск повреждений электроники в результате электрических аномалий.
Проверка работоспособности устройства
Для диагностики функционирования устройства необходимо выполнить ряд последовательных действий. Прежде всего, подготовьте необходимые инструменты: мультиметр, отвертки и изолента. Убедитесь, что транспортное средство находится на ровной поверхности и отключено от аккумулятора.
Начните с визуального осмотра. Проверьте наличие повреждений на корпусе сенсора и проводке. Обратите внимание на соединения, нет ли коррозии или ослабленных контактов, что может сказаться на работе.
Следующий этап – проверка работы устройства в процессе движения. Для этого потребуется диагностика на приборной панели автомобиля. После подключения мультиметра проверьте напряжение при разных режимах работы двигателя: на холостом ходу и при ускорении. Ожидается изменение показаний, свидетельствующее о корректной работе механизма.
Для наглядности представленная ниже таблица показывает рекомендуемые параметры в различных режимах:
| Режим работы | Ожидаемое сопротивление (Ом) | Ожидаемое напряжение (В) |
|---|---|---|
| Холостой ход | 1.0 — 5.0 | 0.5 — 1.5 |
| Ускорение | 0.5 — 3.0 | 1.5 — 5.0 |
Если все значения соответствуют указанным, можно считать устройство работоспособным. В случае отклонений обратитесь к специалисту для дальнейшей диагностики и ремонта. Применение этих рекомендаций поможет избежать сложностей и обеспечить долгий срок службы данной компоненты автомобиля.
Инструменты для работы с распиновкой
Для выполнения работы с электрическими соединениями необходимо иметь под рукой набор инструментов, которые облегчат процесс. Вот основные из них:
- Мультиметр – прибор, позволяющий измерять напряжение, сопротивление и ток. Обязательно соблюдайте технику безопасности при его использовании.
- Щупы – используются для подключения мультиметра к проводам. Лучше иметь набор с разными типами наконечников для удобства работы.
- Кусачки – помогут аккуратно обрезать провода в случае необходимости. Модели с изолированными ручками обеспечивают дополнительную безопасность.
- Нож для проводов – удобен для снятия изоляции с проводов. Лучше выбирать модели с защитным механизмом, чтобы избежать случайных порезов.
- Пинцет – пригодится для работы с мелкими деталями и при подключении проводников в труднодоступных местах.
- Отвертки – нужны для откручивания и закручивания винтов, которые фиксируют соединения. Набор из разных типов и размеров значительно упростит задачу.
Также стоит учитывать, что использование изоленты и термоусадочных трубок поможет обеспечить надежность соединений и предотвратит короткие замыкания. Наличие схемы подключения значительно упростит процесс работы и повысит точность.
Устранение распространенных проблем
Другая распространенная проблема — отсутствие сигнала от устройства. В этом случае необходимо протестировать его на работоспособность. Убедитесь, что напряжение на проводах достигает значения, прописанного в руководстве. Если напряжение в норме, возможно, сам компонент неисправен и требует замены.
Случается, что значение скорости передается некорректно. Это может быть вызвано механическими повреждениями проводов. Проверьте целостность проводки на наличие разрывов или перетираний, особенно в местах изгиба. Замените поврежденные участки или примените специальную изоляцию для предотвращения дальнейших проблем.
Если устройство показывает скорость, но она отличается от фактической, проверьте калибровку. В некоторых случаях необходима повторная настройка. Ознакомьтесь с инструкцией производителя для выполнения данной процедуры, так как она может варьироваться в зависимости от версии системы.
Не стоит забывать и о программном обеспечении. Обновление прошивки может помочь устранить наличие сбоев, вызванных ошибками в программном обеспечении. Убедитесь, что на вашем устройстве установлена последняя версия ПО.
Используйте мультиметр для диагностики. Это поможет выявить проблемы на раннем этапе, не дожидаясь возникновения серьезных неисправностей. Регулярное обслуживание и проверка всех компонентов системы помогут избежать большинства распространенных проблем.
Замена датчика: пошаговая инструкция
Для замены устройства, отвечающего за определение скорости, потребуется следующее: набор инструментов, новый элемент и немного терпения.
1. Подготовьте автомобиль. Отключите аккумулятор, чтобы избежать короткого замыкания. Поднимите автомобиль на подъемнике или используйте домкрат для доступа к необходимой части трансмиссии.
2. Найдите старое устройство. Обычно оно расположено на трансмиссии или редукторе. Обратите внимание на его крепление и расположение.
3. Отсоедините проводку. Аккуратно снимите разъем, чтобы избежать повреждения контактов. Если разъем застрял, используйте плоскую отвертку для легкого поддевания.

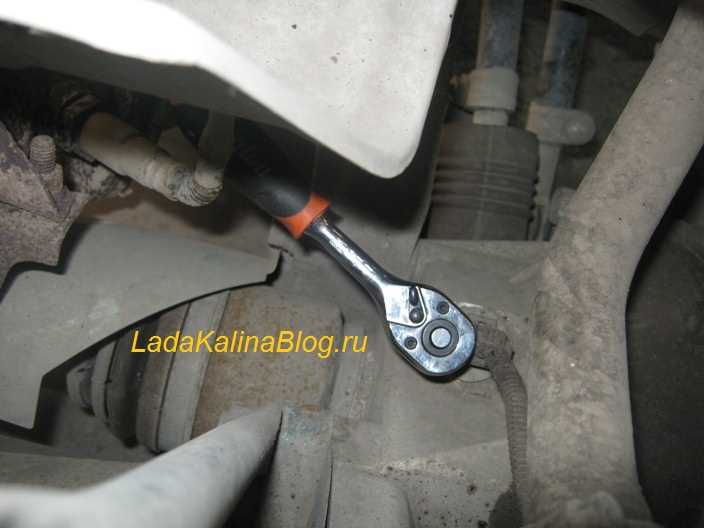

4. Снимите крепления. Используйте гаечный ключ или головку, чтобы открутить крепящие элементы. Не двигайте другие компоненты, чтобы не создать дополнительные сложности.
5. Извлеките элемент. Примените аккуратное усилие, чтобы вытащить его из посадочного места. Если он застрял, проверьте наличие дополнительных болтов или зажимов.
6. Установите новый компонент. Поместите новый элемент на место старого, убедившись, что он правильно зафиксирован. Затяните крепления до нужного момента, следя за равномерностью нагрузки.
7. Подсоедините электропроводку. Убедитесь, что разъем надежно закреплен, и проверьте отсутствие перекрутов или зажатий проводов.
8. Проверка работоспособности. Опустите автомобиль, подключите аккумулятор и запустите двигатель. Обратите внимание на показания на приборной панели. Если все работает, установка завершена.
9. Уберите инструменты и убедитесь, что в процессе не осталось лишних деталей. Пройдитесь по всем шагам замены еще раз для уверенности в качестве работы.
Советы по уходу и обслуживанию устройства
Регулярный уход за электронной комплектующей улучшает её работоспособность и продлевает срок службы. Следуйте этим рекомендациям для поддержания устройства в оптимальном состоянии:
| Действие | Частота | Описание |
|---|---|---|
| Проверка на загрязнения | Каждый месяц | Снимайте устройство и очищайте его от пыли и грязи с помощью мягкой ткани или щётки. Это предотвратит засорение. |
| Контроль состояния проводов | Каждые 3 месяца | Осмотрите провода на наличие повреждений, трещин или коррозии. Повреждённые элементы нужно заменить. |
| Тестирование на ошибки | 1 раз в полгода | Используйте диагностическое оборудование для проверки работы устройства. Это поможет выявить возможные проблемы до их усугубления. |
| Смазка монтажных частей | Каждые 6 месяцев | Если устройство имеет механические части, обработайте их низкотемпературной смазкой, чтобы избежать износа. |
| Калибровка | 1 раз в год | Проведите настройку для обеспечения точности показаний. Обратитесь к руководству по эксплуатации для инструкций. |
Соблюдение этих мероприятий поможет вам сохранить высокое качество работы устройства и избежать возможных неполадок. Внимательность и тщательный подход к обслуживанию являются залогом надёжности вашего оборудования.
Запчасти и аналоги для устройства Калина 1
Для обеспечения корректной работы системы управления автомобилем важен выбор качественных запчастей. Касаясь вопроса замены устройства, следует учитывать как оригинальные компоненты, так и их альтернативы.
- Оригинальные запчасти:
- 2170-3822510 — оригинальное устройство от производителя. Подходит для установки на большинство моделей.
- 2170-3822510-00 — более новая версия, улучшенная характеристиками и устойчивостью к внешним воздействиям.
- Аналоги:
- К034.8129 — высококачественный аналог, предлагающий схожие характеристики, доступен от различных производителей.
- Т208.060.037 — этот вариант часто выбирают за приемлемую цену и хорошие отзывы пользователей.
При покупке альтернативных компонентов важно обратить внимание на отзывы и рейтинг производителей. Выбор качественной детали может существенно продлить срок службы системы и повысить её надежность.
Дополнительно, стоит рассмотреть возможность установки приборов, совместимых с электроникой других марок, которые могут предложить улучшенные показатели в работе. Всегда проверяйте наличие гарантии на продукцию при покупке.
Рекомендуется проводить установку и диагностику в сервисных центрах, чтобы избежать ошибок и поломок, связанных с низким качеством заменяемых частей.
